Power Integrity Mastery: A Consultants Guide to Controlling Ripple and Noise in Industrial Connectors

Introduksjon: Hvorfor "ren" kraft er grunnlaget for automatisering

I avanserte industrielle systemer er Power Integrity (PI) like kritisk som Signal Integrity (SI). Mens SI sikrer dataoverføring, sørger PI for at Power Distribution Network (PDN) leverer stabil, "ren" spenning til sensitive brikker og sensorer.

PåKabasi-kobling, ser vi at mange ingeniørprosjekter lider av mystiske systemtilbakestillinger eller datakorrupsjon. Den skyldige?Power Ripple og Noise.Som din tekniske partner leverer vi ikke bare deler; vi konstruerer PDN-banen for å sikre at systemene dine forblir stabile under de mest krevende forbigående belastningene.

1. Ripple vs. Noise: Forstå fienden

Før vi optimaliserer kontakten, må vi skille mellom disse to "signalmorderne":

Ripple:Periodiske svingninger knyttet til svitsjefrekvensen til DC-DC-omformere (vanligvis kHz til MHz).

Støy:Tilfeldige,-høyfrekvente transienter forårsaket av lastveksling, elektromagnetisk interferens ellerinduktansparametere og EMI-ytelse.

Begge kan føre til ADC-unøyaktighet og tidsbrudd. Hos Kabasi analyserer vi frekvensspekteret til strømbanen din for å sikre at kontaktene våre fungerer som et filter, ikke en antenne.

2. Koblingens rolle i PI: Impedans og ESL

Kontakten er broen til PDN. Dens kontaktmotstand, distribuerte induktans og kapasitans påvirker spenningsstabiliteten direkte.

Impedansutfordringen:Når en brikke som en FPGA eller CPU krever et plutselig strømutbrudd (transient belastning), skaper banens impedans et spenningsfall. Høy ESL (ekvivalent serieinduktans) i en kontakt er den primære driveren for denne "ΔIΔI-støyen."

Kabasi-standarden:Vi implementerer strengtsignalintegritet og forsinkelseskontrollstandarder, selv i strømpinnene våre, som sikrer at målimpedansen holder seg under0.1ΩΩover et bredt frekvensområde.

3. Kabasis optimaliseringsstrategier for SMB

Store-produsenter ignorerer ofte PI-simuleringsbehovet til prosjekter i mellom{1}}skala.Kabasi spesialiserer seg på bestillinger under 1 million RMB ($150k), og tilbyr bedrifts-nivå PI-rådgivning fortilpassede kabelsammenstillingersom krever streng ringvirkningskontroll.

Parallell Pin Optimalisering:Vi bruker flere strømpinner parallelt. Ideelt sett reduserer dobling av pinnene motstanden og induktansen med det halve, noe som reduserer transient støy betydelig.

Strøm-jordveksling:Våre ingeniører implementerer «Power-Ground-Power»-sammenflettede oppsett. Dette reduserer området for strømretursløyfe, og minimerer spredningen og undertrykkelsen av magnetfeltetsignalrefleksjonsmekanismersom ellers kan forurense kraftskinnen.

Integrert filtrering:For virksomhetskritiske SMB-er kan vi designe kontakter med innebygde-lave-ESR-keramiske kondensatorer (10nF~1μμF) for å undertrykke høy-støy ved inngangspunktet.

4. Validering: Testing av "Renhet"

Vi designer ikke bare for PI; vi bekrefter det. Hver Kabasi-montering med høy-ytelse gjennomgår:

Ripple/Noise Peak-to-Peak Testing:Sørg for at nivåene holder seg innenfor ±5 %−±10 % av den nominelle spenningen.

PDN-impedansanalyse:Bruk av VNA-er for å verifisere at impedansen er under terskelen fra DC opp til 1GHz.

Miljøpålitelighet:EtterKabasi Standard for teknisk fortreffelighet, tester vi PI-parametere på nytt etter vibrasjon og termisk syklus for å sikre langsiktig-stabilitet.

Ofte stilte spørsmål (FAQ)

Q1: Hva er den største forskjellen mellom Ripple og Noise i industrielle kontakter?

A:Ripple er periodisk og forutsigbar, vanligvis stammer fra strømforsyningens byttefrekvens. Støy er tilfeldig og høy-frekvent, ofte forårsaket av raske lastendringer eller ekstern EMI. Kabasi optimerer for begge ved å redusere baneinduktansen og forbedre skjermingen.

Spørsmål 2: Hvordan forbedrer parallellpinnedesign strømintegriteten?

A:Parallelle pinner fungerer som motstander og induktorer parallelt. I henhold til kretslover reduserer dette den totale motstanden og ESL (Equivalent Series Inductance). Å senke ESL er den mest effektive måten å redusere "Ground Bounce" og forbigående støy når brikker skifter tilstand raskt.

Spørsmål 3: Kan Kabasi tilby tilpassede-lavstøysstrømløsninger for små prosjekter?

A:Ja. Vi prioriterer SMB-innovasjon. Enten bestillingen din er en prototype på 100-deler eller en produksjon på USD 150 000, tilbyr vi den samme PI-simuleringen og tekniske konsultasjonen som vanligvis er reservert for globale merkevarer med høyt volum.

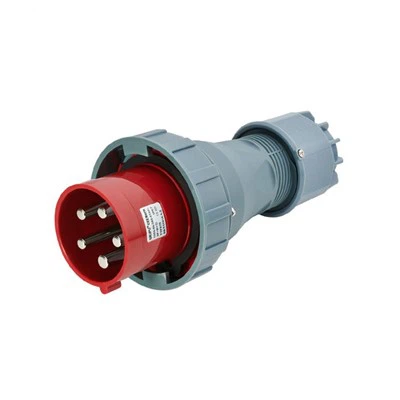

Q4: Hvordan integrerer Kabasi Weipu- eller Linko-produkter i et stabilt PI-design?

A:Som autorisert agent tilbyr vi de originale-grensesnittene av høy kvalitet fra Weipu og Linko. Vår ekspertise ligger i å designe de tilpassede interne kablingene og pinnetilordningene som komplementerer disse grensesnittene, og sikrer at strømforsyningen forblir "ren" fra kabelen til enheten.

Konklusjon: Din partner for stabil industrikraft

Power Integrity er en matematikk-drevet vitenskap. Ved å velgeKabasi-kobling, velger du en ingeniørpartner som forstår hvordan du håndterer hver mV av rippel og hver nH av induktans.
