HDMI 19+1 refererer til en 20-kjerne HDMI 2.0 versjonskabel, som tilsvarer et 19+1 pin HDMI-grensesnitt. Den mest brukte versjonen er 14+1 standard HDMI 1.4-versjonen, som består av 15 kjerner og kan også være kompatibel med 19+1 pin HDMI-grensesnittet.
HDMI 1.4 er en tidligere versjon enn 2.0. Overføringsbåndbredden er 10,2 Gbps, som kan nå en oppdateringshastighet på 24Hz, men den kan ikke støtte 4K-skjermoverføring. Ved overføring av 4K-signaler vil ikke videoen være jevn, og videoen vil bli sittende fast, uskarp eller svart. Når det gjelder fargemetning, støtter 1.4-versjonen av HDMI-kabelen bare 8-bit fargedybde.
HDMI-grensesnitttype
Avhengig av den tilkoblede enheten, kan HDMI deles inn i HDMI Type-A, Type-C og Type-D. Alle tre har 19-pinneversjoner, men pindefinisjonene til de tre 19+1 HDMI-kablene er forskjellige.
HDMI Type Ahar totalt 19 pinner, med en størrelse på 4,45 mm × 13,9 mm, og er den vanligste HDMI-kontaktspesifikasjonen;
HDMI type B, vanligvis kjent som mini-HDMI, brukes i HDMI 1.3-versjonen, med totalt 19 pinner, som kan sies å være en mindre versjon av HDMI Type A, med en størrelse på 2,42 mm × 10,42 mm, men pindefinisjonen har endret seg;
HDMI Type Cbrukes i HDMI 1.4-versjon, med totalt 19 pinner, med en størrelse på 2,8 mm × 6,4 mm, men pindefinisjonen har endret seg. Det nye Micro HDMI-grensesnittet vil være omtrent 50 % mindre enn det nåværende 19-pin MINI HDMI-grensesnittet, og kan gi støtte for den høyeste oppløsningen på 1080p og den raskeste overføringshastigheten på 5 GB til bærbare enheter som kameraer og mobiltelefoner

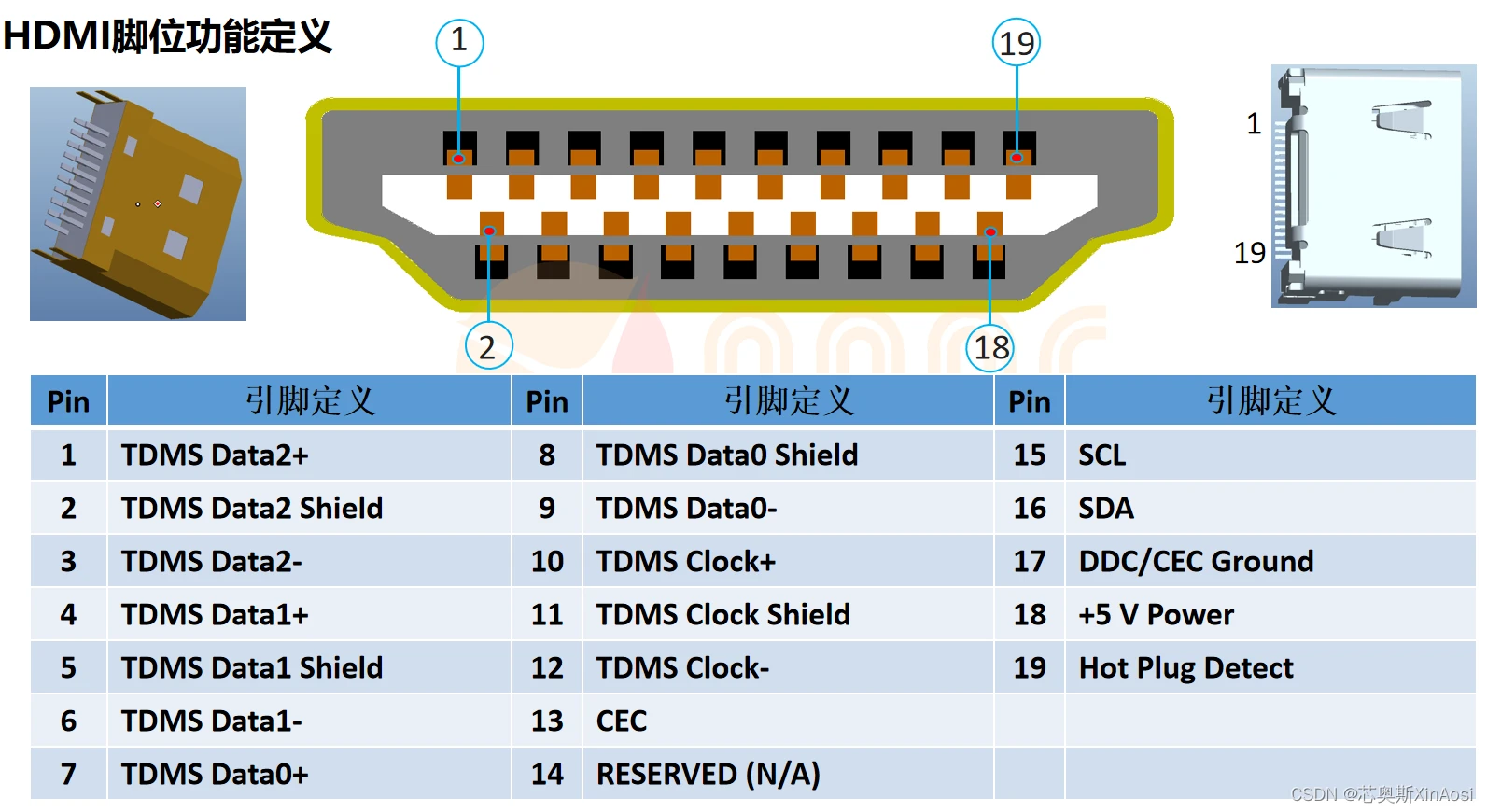

Hva er bruken av hver pinne i 19+1 HDMI-kabelen?
Funksjonen tilTMDSer å sende lyd, video og diverse hjelpedatainformasjon. To grupper danner et par, med totalt 3 TMDS-kanaler;
DDCstår for Display Data Channel. Avsender og mottaker kan bruke hverandres sende- og mottaksmuligheter;
CECstår for Consumer Electronics Control, som er reservert for kabling og ikke trenger å implementere noen funksjoner. Den brukes vanligvis til å sende industrielle standard AV Link-protokollsignaler og støtter en enkelt fjernkontroll for å betjene flere AV-maskiner;
TMDS-klokkebetyr synkront klokkesignal;
Reserverter en reservert pin;
SCLstår for Serial Clock, som er klokkepinnen når kilden (DVD) og skjermen (TV) kommuniserer;
SDAer Serial Data, prinsippet er det samme som SCL, en datapin;
DDC/CEC bakkener ansvarlig for jording;
+5V Powerer en positiv 5V strømforsyning;
Hot Plug Detectbrukes til hot plug-deteksjon
